緑の環境の集合住宅 ラ・ヴェール東陽町

壁面緑化/屋上緑化

□設計概要

所在地 東京都江東区塩浜2丁目
地区地域 巡工業地域
第3種高度地区
準防火地域
建ぺい率 60%
容積率 300%
敷地面積
6,769m2 2048坪
建築面積
3,833m2
延床面積
21,413m2 6477坪
延床 B棟 5,225m2
駐車場
2,405m2
構造 RC造
階数 地上11階
事業主体 都市再生機構
用途 共同住宅
住戸数
全体 230戸

A住棟 59戸
外部仕上
屋根 外断熱アスファルト防水
外壁 吹付けタイル
建具 アルミサッシ
内部仕上
フローリング
駐車場棟 121台

>雑誌紹介
>雑誌紹介
>雑誌紹介



□ 計画の考え方
都市の中に緑の住環境をつくることをテーマとしています。
大規模団地であるため、表情が画一的にならず、緑の環境の中でさまざまな生活の場があり、都市の魅力をつくっていく建物をめざしました。



□ 基本コンセプト
1.住棟ボリュームを分割する。
住棟をできるだけ分割する。
光と風の通り道をつくる。
日当たりのよい緑地を。
2.通り抜けスペース
周辺地域に開かれた計画街区を横切る道を配置する。
- 近道できる自分の道
- 団地の中の散歩道
「うえの道」
住棟と住棟、住棟と駐車場、住棟と地上とをつなぐ道。
- 路地スペースの演出
- 駐車場と住棟との間に  「橋」(通路)をかける。
団地内の広場と児童公園との一体感を大切にする。

3.建物に表情を与える
変化のあるファサードバルコニー手すりに表情を持たせる。
-花台、防風スクリーン に複数の表情を用意して組み合わせる。
低層部にヒューマンスケールの表情複数のフリールームプランをつくる。
最上階にメゾネット住戸変化あるスカイラインをつくる。

共用エントランスにアイストップ的な要素をもたせる。

駐車場フェンスの緑化を行い周辺との調和をはかる。
住棟のセットバック部は道(外廊下、階段)の途中の 緑の丘のようなつくりを工夫する。

屋上緑化/壁面緑化
配置図

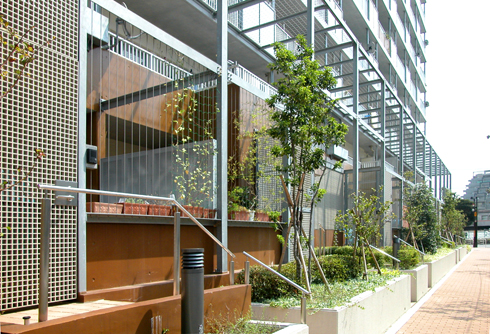

外観 全体
中央の駐車場を囲んで3つの住棟がたちます。都市再生機構のいわゆる団地ですが、緑の街づくりをテーマにつくりました。全体の基本配置計画とコンセプづくり、中央の駐車場棟と手前のA住棟の設計をしました。

緑化ワイヤー
南側外観 住棟A
住棟A 外観
住戸に至る外廊下の外壁部分に地面からのびる緑化のためのワイヤーを取付けました。

屋上緑化
断面図


屋上緑化/壁面緑化
屋上緑化フレーム

屋上緑化フレーム
屋上全体を覆うワイヤーをつける大きなフレームを設置し、最上階住戸のテラスから住人が思い思いのつる植物を楽しむ仕掛けをつくりました。ワイヤーは住戸ごとに互い違いにかけて各住人が監理しやすいようにしています。


エントランス
エントランス


住棟A エントランス


壁面緑化


つる植物
花の咲くものを中心に成長の
早い植物、遅い植物、常緑の
もの、落葉のもの等いく種類
ものつる植物を植えました。

壁面緑化 緑化ワイヤー
緑化ワイヤー
緑化ワイヤー
1階の土の地面から最上階に向けて緑化のためのワイヤーをつけました。

屋上緑化/壁面緑化
植栽を楽しむ。

自分の玄関を演出
1階の住戸は個別のエントランスをもって自分の玄関を演出できます。

個別のインターフォン、POSTがついています。

街路型の住宅



壁面緑化
西側外観
住棟A 街路型住宅
歩道に向かって各住戸のテラスから直接歩道に出られます。(第2の玄関です。)フレームで各住戸のテラスが区切られ、専用の緑化ワイヤーがつけられています。


壁面緑化
テラスの植栽

街路型住宅の勝手口


屋上緑化/壁面緑化 テラス
街路へ直接つながるテラス


+αの部屋
街路型住宅の+αの部屋と街路へつながるテラス
各住戸の方がここで自分のオープンスペースをもちます。

屋上緑化





朝顔を植えて楽しんだり
できます。

屋上緑化 屋上庭園
屋上緑化フレームのワイヤー
住戸ごとに互い違いで管理しやすいようにしました。



最上階住戸から直接専用テラスと植栽スペースがつながります。
屋上テラスと緑化フレーム
住戸の専用テラスです。ワイヤーに好きな植物を植えることが出来ます。


屋上庭園






屋上緑化/壁面緑化 屋上庭園 屋上庭園
最上階住戸テラスの専用の勝手口
屋上庭園
住戸のテラス以外の屋根部分は客土をいれて緑化しています。



駐車場棟

屋上緑化/壁面緑化 駐車場
壁面ー緑化スクリーン
屋上ー巨大な藤棚をつくる。

駐車場棟
ループ式の駐車場です。120台の駐車が可能です。
取り囲んだ住棟のどこからでも見える位置になるので屋上と壁面が緑で覆われる工夫をしました。


模型
屋上緑化/壁面緑化 駐車場
中央部に1mの厚みの十分な土を入れ藤棚づくりをしました。
中心の植樹帯から四方へ藤が伸びて大きな藤棚に育ってゆきます。

屋上緑化/壁面緑化 駐車場 藤棚
藤棚
竣工後2年目の様子。藤の咲く春は見応えがあります。





壁面緑化 駐車場
壁面緑化
メッシュの部分に植物が絡みます。

駐車場の壁面緑化
駐車場の外壁をメッシュ状にして地面からつる植物を植えました。

自転車置場の緑
屋上緑化 自転車置き場
自転車置場
屋根部に客土を入れ、タマリュウを植え込みました。



屋上緑化 駐輪場
自転車置場の緑化
住棟から見ると自転車置き場が隠れて緑の地面のように見えます。


街に緑の表情を



北側の公道に面するファサードは緑の壁のようになります。
緑の少ない江東区の街に緑の表情をつくります。
